熱電偶的工作原理

時間：2022-08-16 15:49:25 瀏覽量：

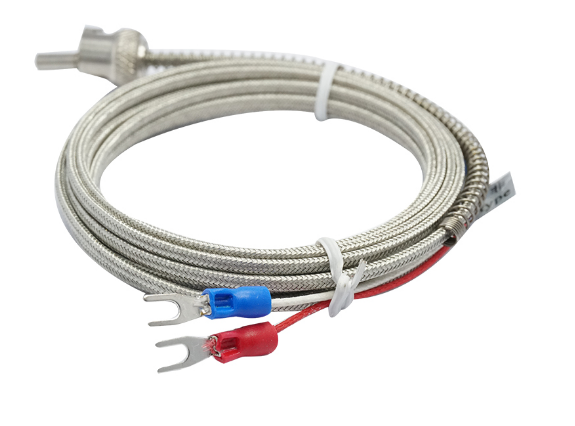

熱電偶作為工業生產中比較常用的一種測溫的儀器，在各行各業的使用率是很高的，很多人卻不是很了解這個儀器的工作原理，在實際使用中，能夠了解到熱電偶的工作原理對于平時的使用也是有很多的好處。下面就簡單介紹一下熱電偶及工作原理

熱電偶的廣泛使用：
作為工業測溫中最廣泛使用的溫度傳感器之一～熱電偶，與鉑熱電阻一起，約占整個溫度傳感器總量的60%，熱電偶通常和顯示儀表等配套使用，直接測量各種生產過程中-40～1800℃范圍內的液體、蒸氣和氣體介質以及固體的表面溫度。

熱電偶的優點：
①測量精度高；
②測量范圍廣；
③構造簡單，熱電偶使用方便。

熱電偶測溫基本原理
熱電偶是一種感溫元件，是一次儀表，它直接測量溫度，并把溫度信號轉換成熱電動勢信號，再通過電氣儀表（二次儀表）轉換成被測介質的溫度。

熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應。

兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下得到的，不同的熱電偶具有不同的分度表。

在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表，測得熱電動勢后，即可知道被測介質的溫度。
